Posted by : 禎爸 2015/03/19

使用GeoSetter批次將GPS座標插入數位相片,並顯示在Goolge Earth地圖上


周末爬山時,有個同事問我如何將照片顯示在地圖上?  這真是一個好問題,這有兩個步驟要做:(一)需先幫所拍攝的數位照片插入拍攝位置的GPS座標,(二)將有GPS座標的影像顯示到地圖上!  以下就讓我們分別來好好介紹者兩個步驟!
(一)將拍攝位置的GPS座標插入數位相片中
早在幾年之前,便有相機相關廠商推出相機專屬的GPS裝置或模組,這樣就能直接紀錄每一張數位相片的GPS座標,這有幾個缺點:(1)需要額外花錢購買專屬的GPS裝置或模組,(2)相機專屬的GPS裝置並不能應用到他廠牌的相機;(3) 這會加重相機的耗電量與重量;(4)常聽到有人抱怨此種GPS裝置的收訊並不甚好等問題。近年來開始有數位相機將GPS接收器模組內嵌於機身中,例如Canon的EOS 6D等單眼相機等這大大增加了便利性與輕便性! 然而現況是只有少數的單眼相機有直接提供GPS功能,而且一旦開啟GPS功能,會大大增加相機的耗電,進而減少了所能拍攝的張數,不然就是得要多帶幾顆相機電池才行!
隨著智慧手機的普遍性,幾乎已經是人手一機,而現在不管是iOS或是Android的手機上皆有能紀錄GPS軌跡的APP,例如在Android上的Oruxmaps就是一個免費而且超棒的手機GPS軟體,其能事先產生並下載儲存現地圖,這樣在戶外登山時,即使沒有網路也能看到地圖與紀錄GPS軌跡!  更多資料強烈建議參考:手機GPS登山推廣計畫!  此外,常登山的山友也通常都有GPS裝置,這專業的裝置當然能紀錄爬山時的GPS軌跡囉!
有了GPS軌跡後,以下就讓我們來介紹利用軟體程式程式來結合GPS軌跡與數位相片,為每一張數位照片插入其拍攝位置的GPS座標!  其工作原理是藉由比對兩者的記錄時間,來把GPS座標寫入到數位影像的EXIF中。目前有許多免費軟體可以完成此工作,例如GeoSetterMyGeoPhotosGPicSync等。本文推薦使用的程式為GeoSetter其有許多優點:(1)可以給定GPS軌跡檔gpx檔後,自動批次把GPS座標寫入相片EXIF中(2)如果數位相機的時間與GPS裝置的時間不一致,該程式其可以設定時間差來成功完成匹配;(3)其整合了Google Maps(4)它可以讓使用者詳細編輯相片的EXIF資訊。 詳細步驟如下:
(1)請到Geosetter官網下載最新版程式,並安裝於電腦中,該程式執行的畫面如下:

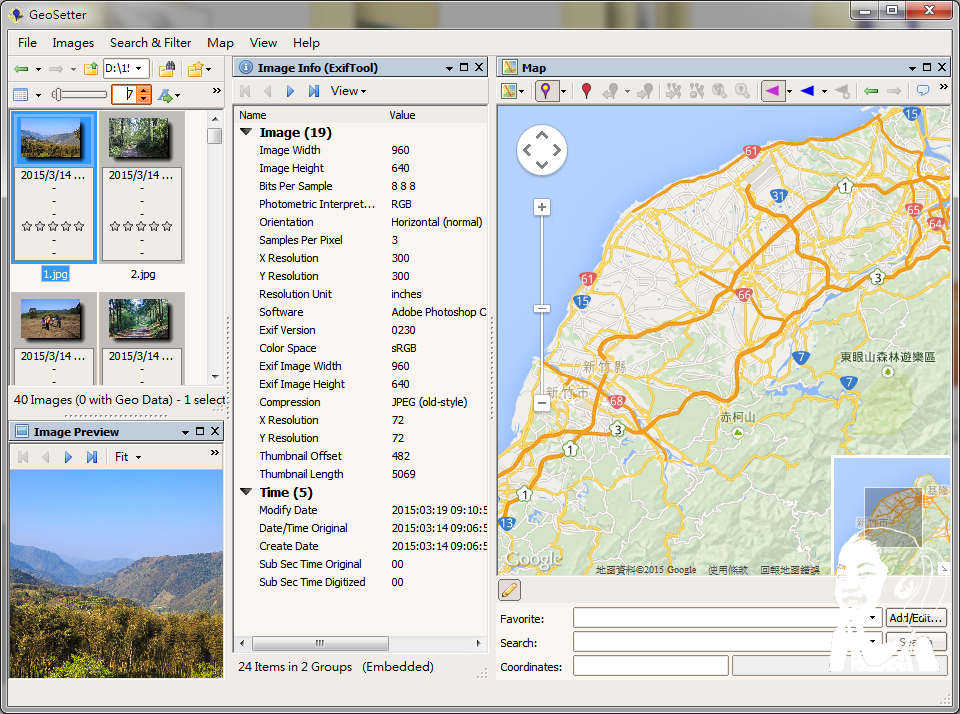

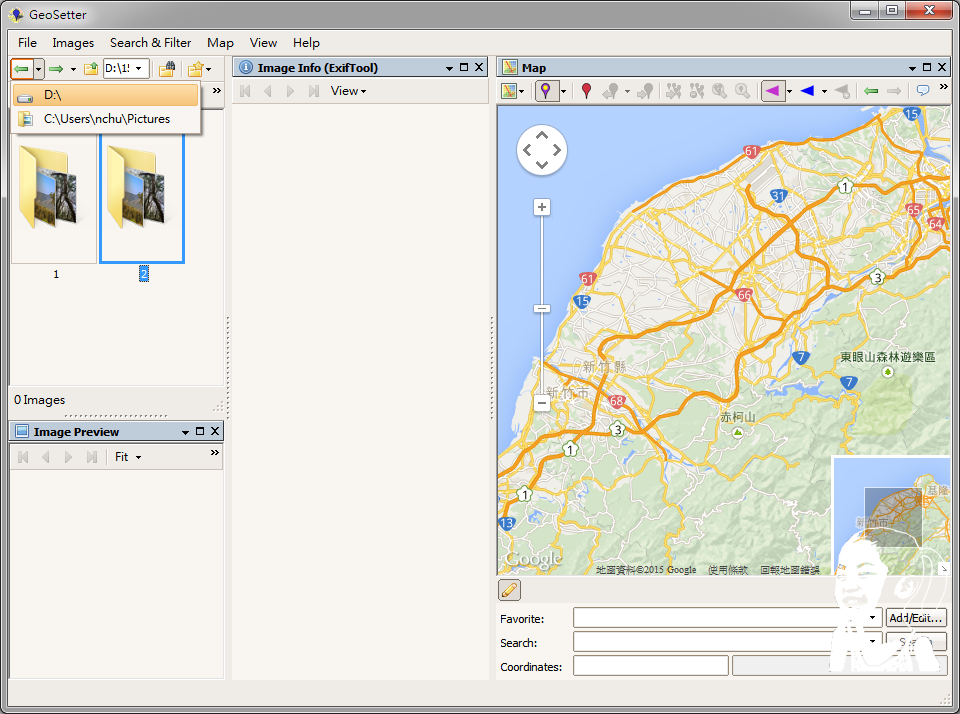

(2)指定所拍攝數位相片的目錄!  藉由使用選單File 下方的綠色箭頭,即能指定數位相片的目錄,完成後相片縮圖會出現在左邊的小視窗中

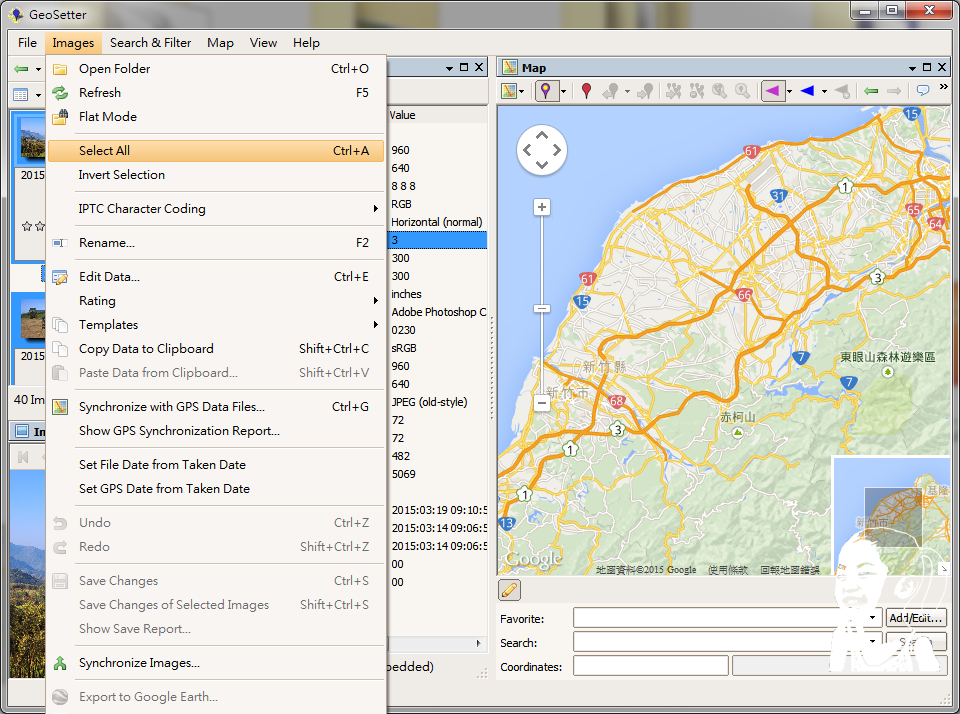

(3)將要插入GPS座標的數位影像選起來! 如果全部都要話,那就直接執行選單Images/Select All即可

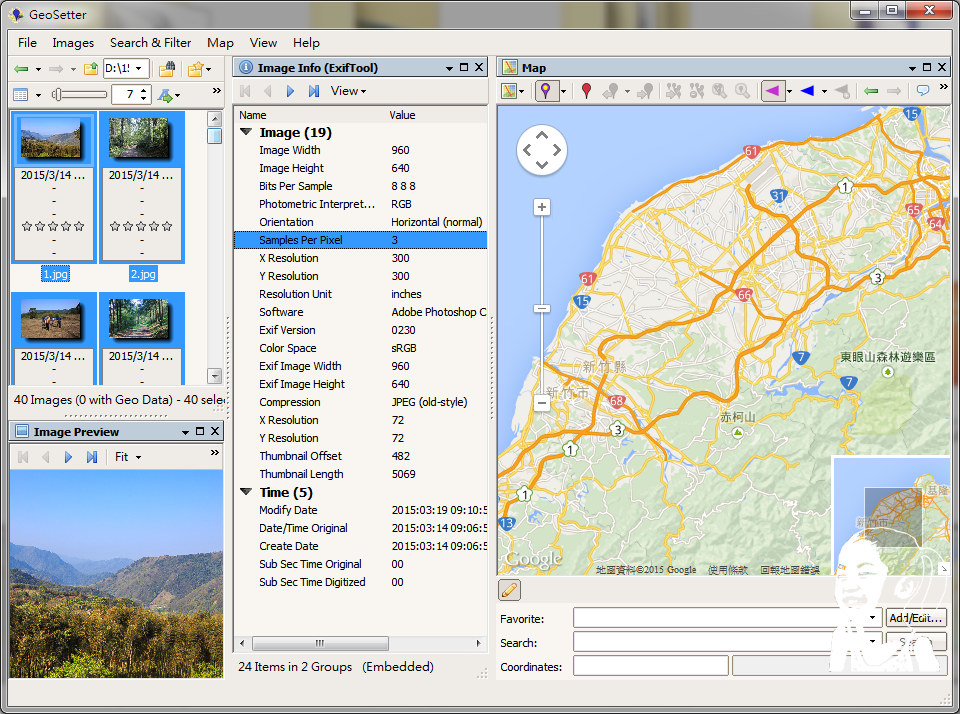

完成的畫面如下:

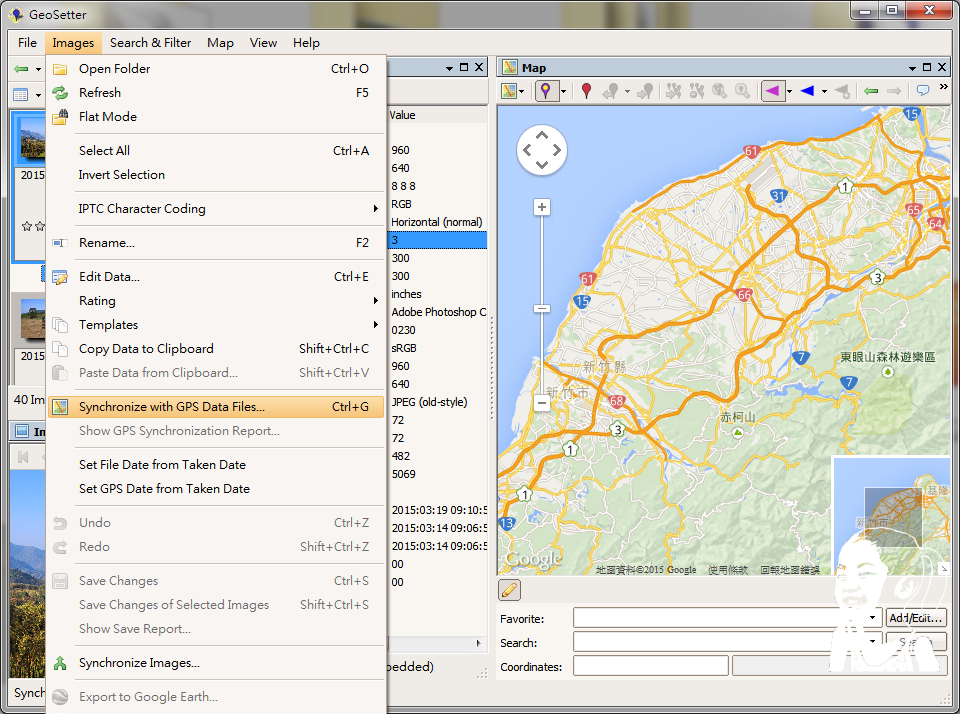

(4)開始準備結合GPS軌跡來將GPS座標插入數位相片的EXIF中! 請執行選單Images/Synchronize with GPS Data Files,畫面如下:

緊接著會出現如下圖所示的對話盒! 首先在Synchrorize with Data File中選擇此次行程由GPS導航機或手機GPS APP所紀錄的GPS軌跡(附檔名應為gpx檔)

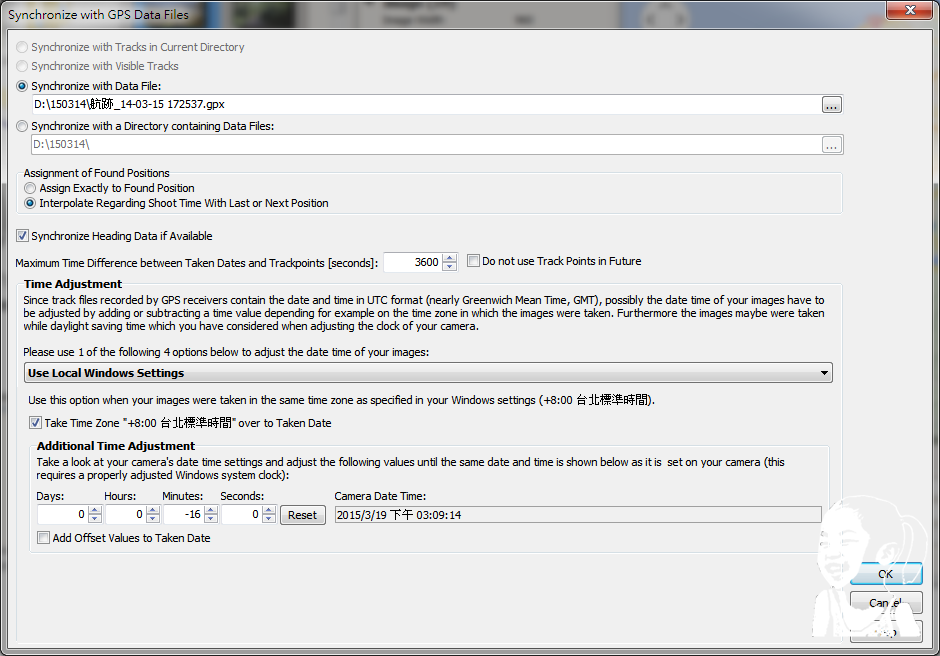

關於數位相片拍攝時間的時區相關設定,請見下圖,基本上時區應該是與電腦Windows的時區相同 (+08:00台北標準時間)!  由於此程式是藉由比對GPS軌跡與數位影像拍攝時間,來把GPS座標寫入到數位影像的EXIF,所以兩者的時間得要一致才能有正確的結果!  由於GPS導航機等裝置在紀錄軌跡時,能由GPS衛星得到標準的時間,而數位相機的時間卻會與標準時間有偏差,所以對話盒的最下方設定,就是要來解決此問題!  請自行調整對話盒中的Days,  Hours,  Minitues,  Seconds來使得數位相機的時間與對話盒中的Camera Date Time一致,例如我拿出我的數位相機發現其時間快了10多分鐘,所以得在對話盒設定為 -16 Minitues才行!

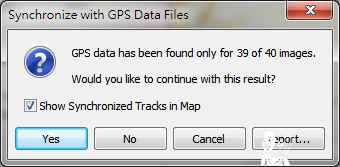

按下OK後,會出現以下的對話盒,根據比對發現,40張影像中有39張已正確找到對應的GPS座標,有一張沒有是因為那是我們山社爬完內鳥嘴山後去吃大餐的照片,而GPS軌跡我只有紀錄整個登山過程而已!   請按下YES繼續

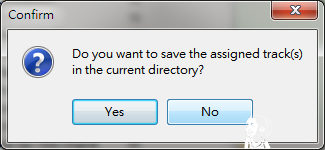

這時會彈出以下對話盒,可以選擇No就好

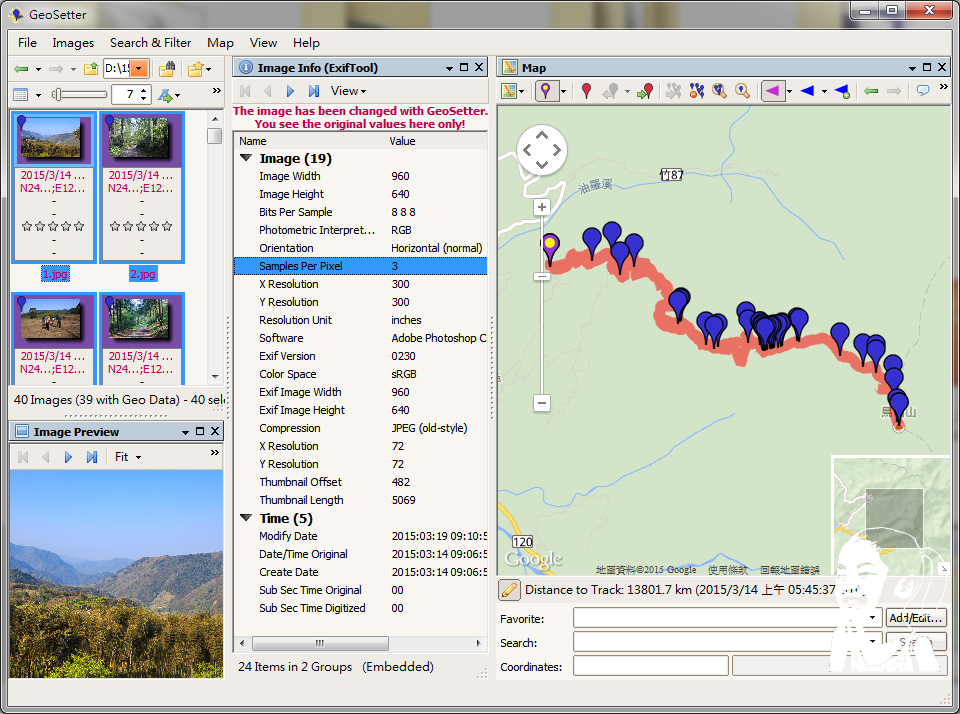

完成後的畫面如下圖所示! 可以看到右方的Google Maps上有顯示出GPS軌跡與每一張照片的拍攝點,而左邊的影像縮圖下方也有紅字所顯示的剛插入的GPS座標!  紅字表示還沒有真正儲存證影像檔案中

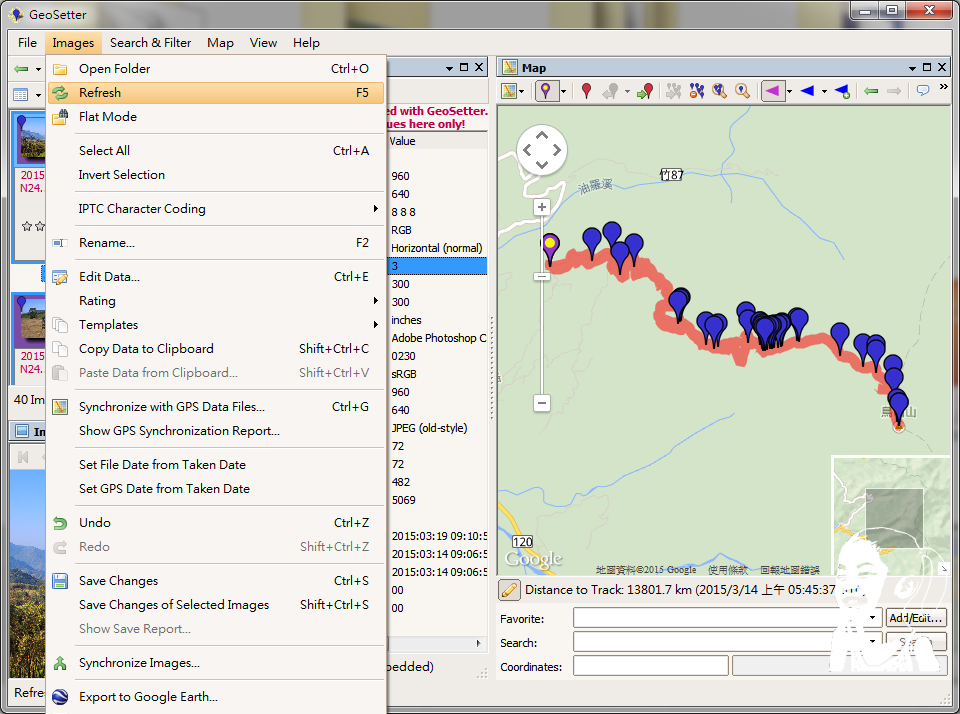

這時請執行選單Images/Refresh,來將GPS座標寫入影像的EXIF中

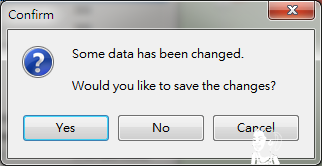

以下對話盒請選擇Yes!

(二)將有拍攝位置GPS座標的數位相片顯示在地圖上
此部分地圖方面可以使用Goolge Earth來協助! Geosetter提供了將有GPS座標的數位影像匯出到Google Earth的功能。 詳細步驟如下:

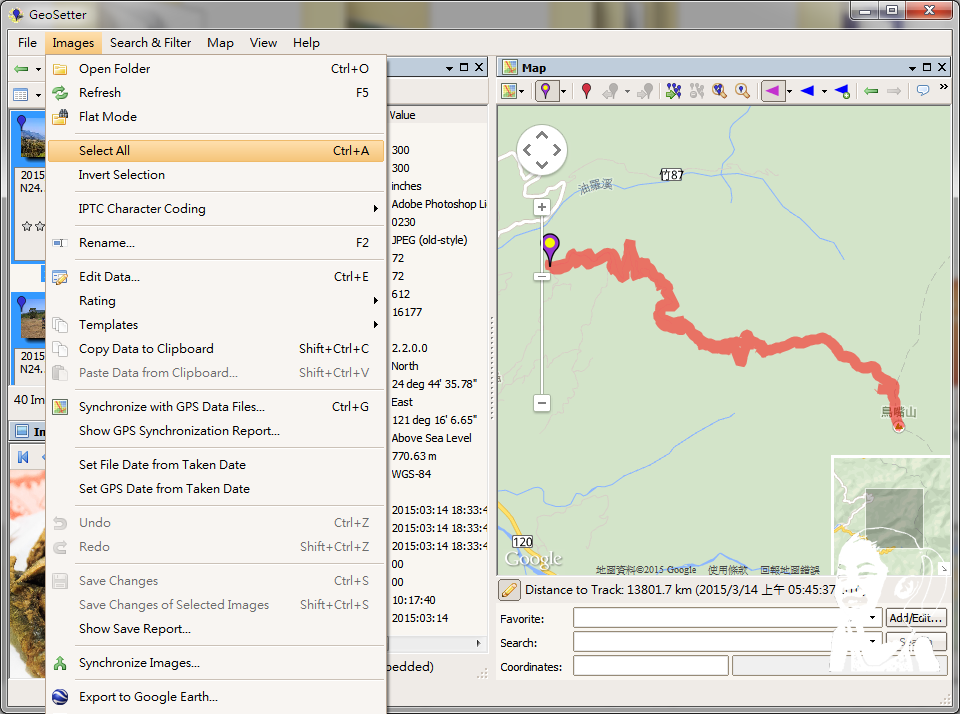

(1)首先請執行選單Images/Select All 來將要匯出的影像選起來,畫面如下:

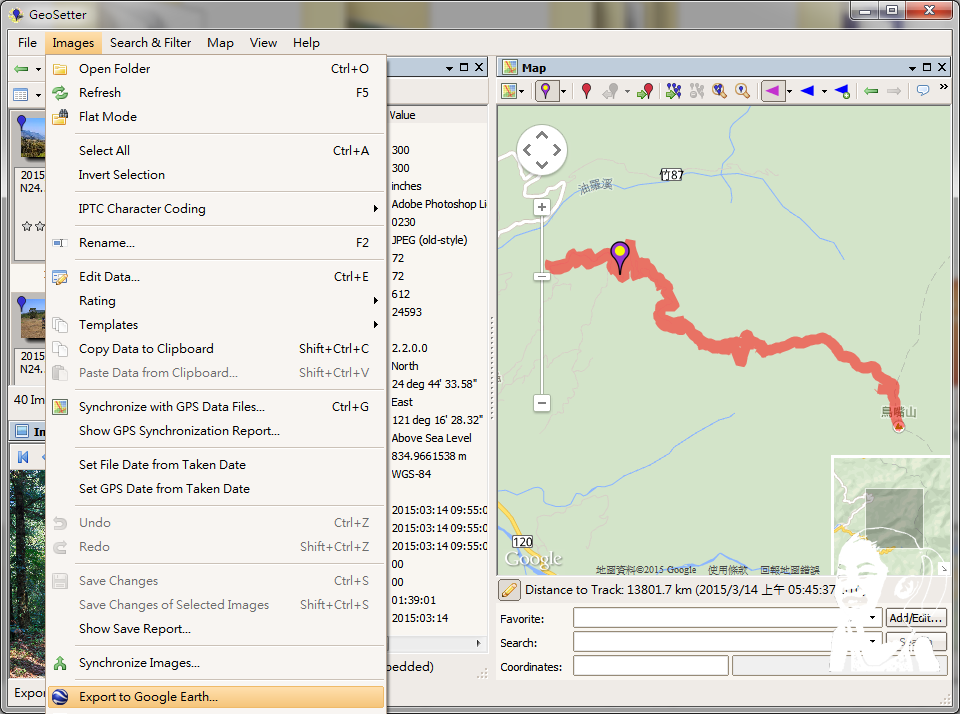

(2)執行選單Images/Export to Goolge Earth

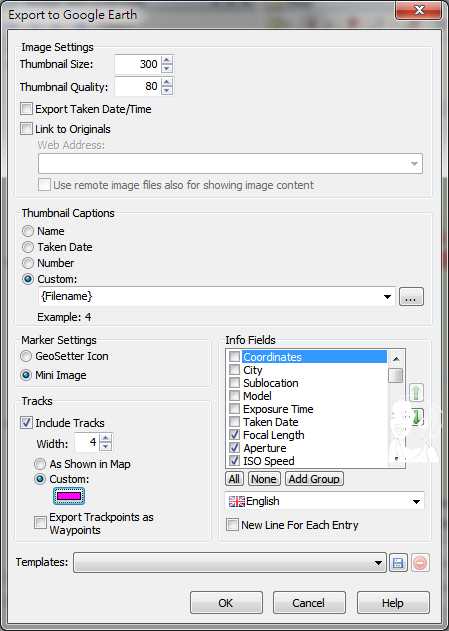

會出現以下的對話盒,Thumbmail Size為地圖上影像縮圖的大小,在Thumbmail  Caption中可以設定圖上影像縮圖要顯示的名稱,可以是檔案名稱或座標或海拔高等,在此我設定的是影像名稱! 由於我們要將影像顯示在地圖上,所以Marker Settings請選擇Mini Image!  最後在Tracks上,我設定要在Google Earth上也把我登山的軌跡以粉紅色顯示出來!

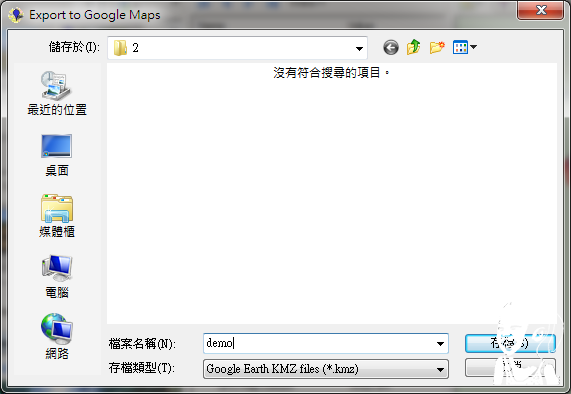

按下OK後,會請你輸入匯出的Google Earth檔案位置與名稱(副檔名為kmz),按下存檔即可!

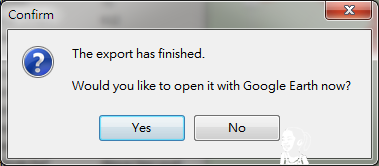

完成後,程式會問說要不要直接以Google  Earth開啟,如果電腦中已有安裝Google  Earth,就按下Yes

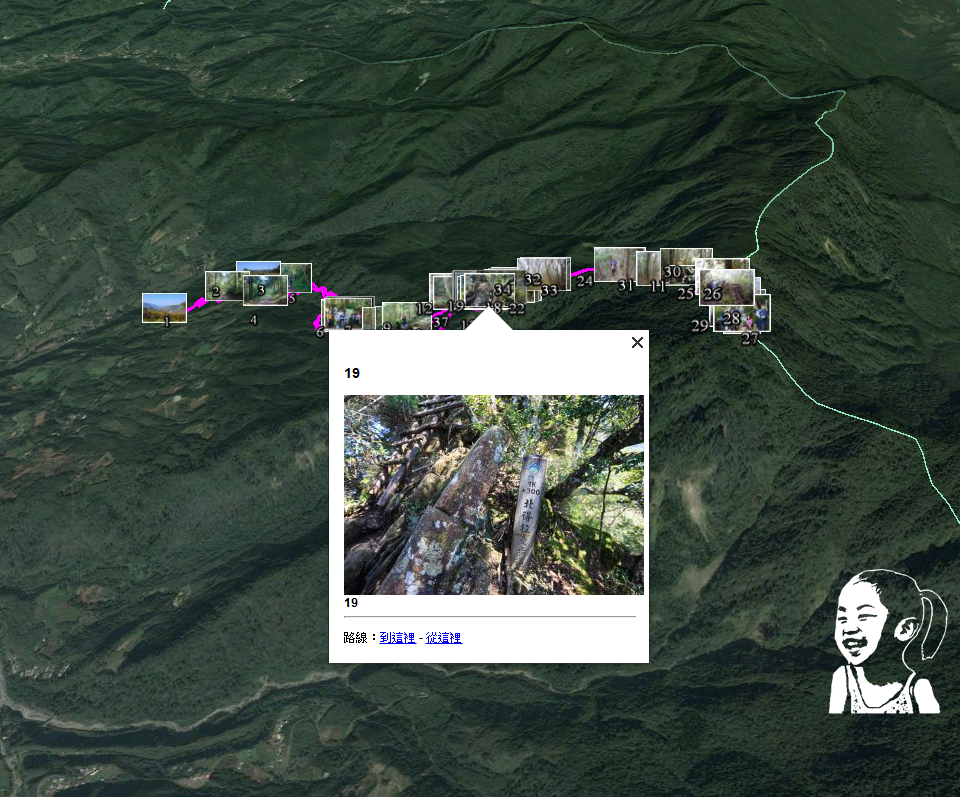

這時就能在Google Earth上看到GPS軌跡與照片了,真讚!

(三)Google Earth的安裝

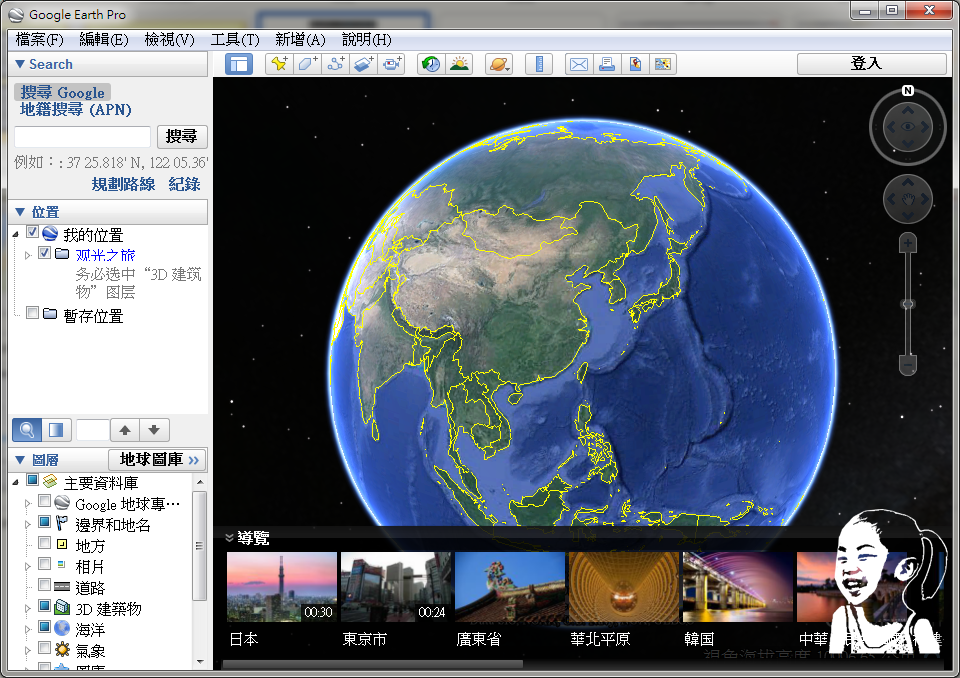

以下簡單介紹一下Google Earth的安裝,請到官網下載安裝程式並安裝!   現在專業版已經免費了,所以我安裝的當然是專頁版囉,其執行畫面如下:

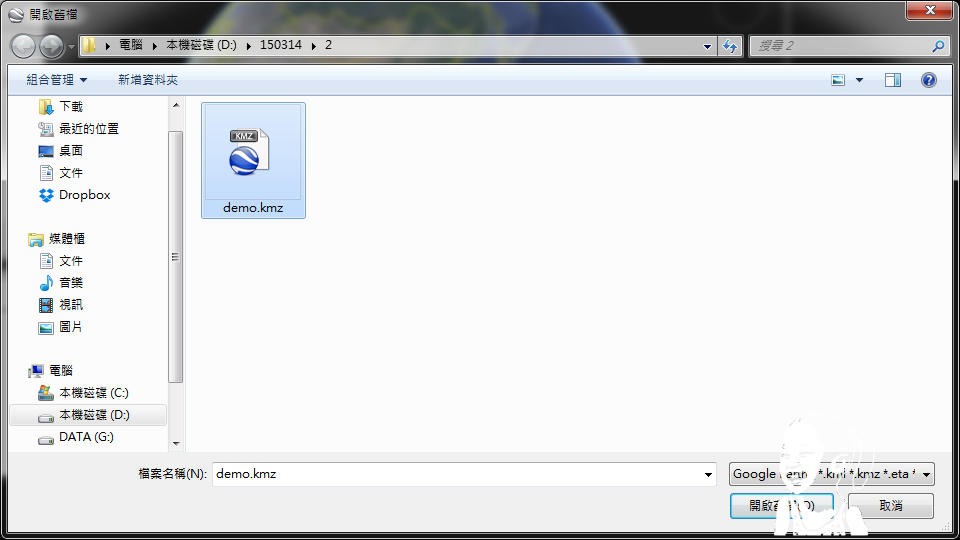

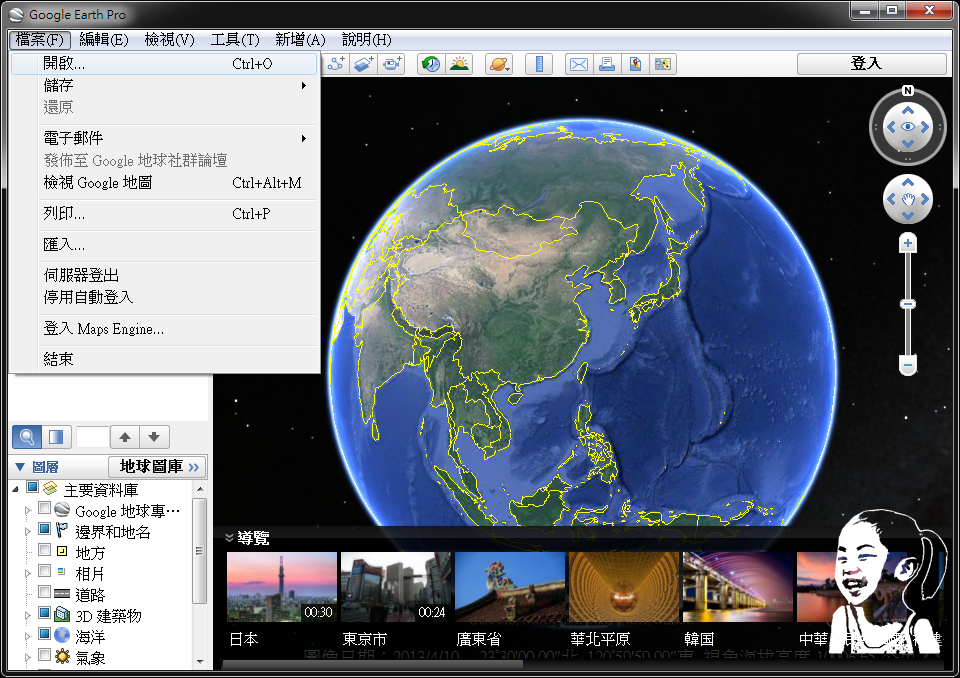

執行選單:檔案/開啟 來開啟剛剛Geosetter所匯出的KMZ檔

 在左下方可以選擇在Goolge Earth上要顯示的圖層,為了避免雜亂,我把其中的相片關閉,這樣就只會看到自己所拍攝的影像而已

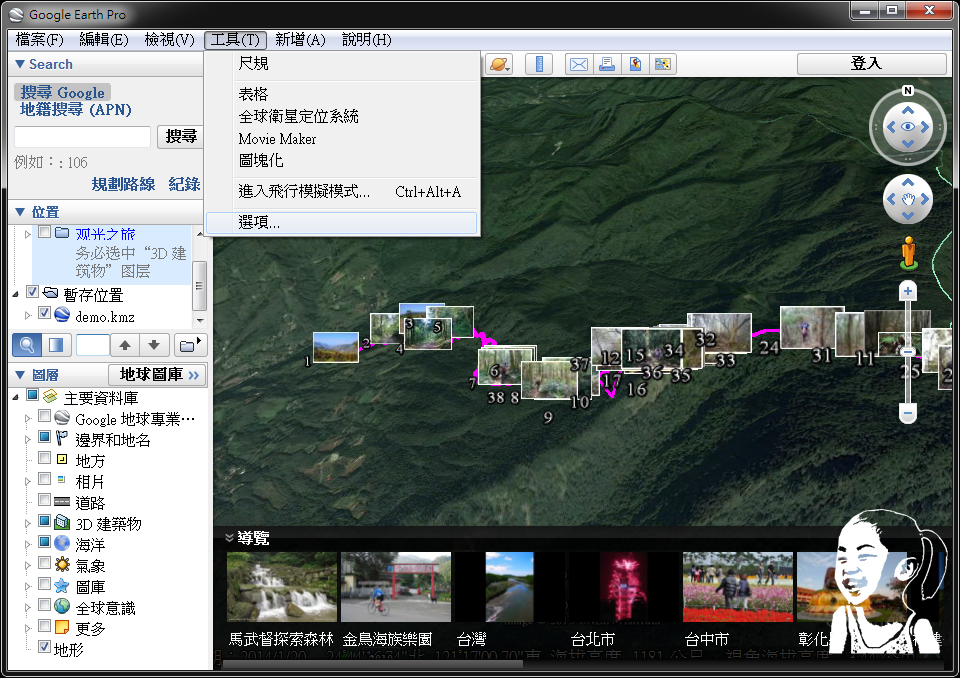

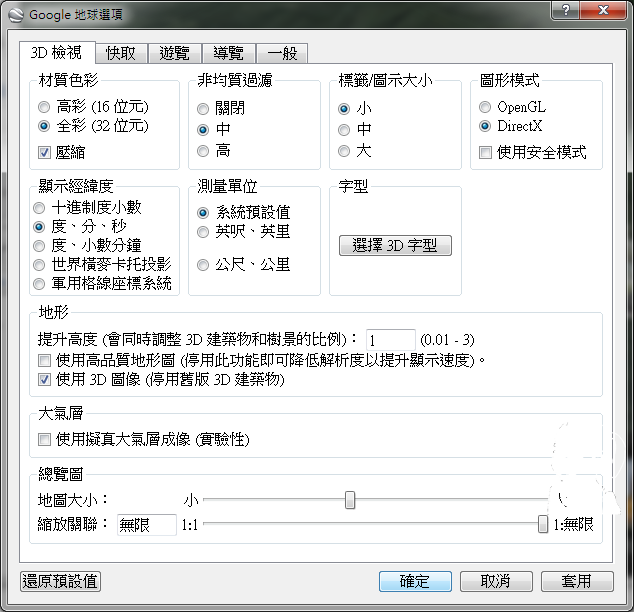

如果要改變地圖上顯示的相關設定,請執行選單 :工具/選項

這裡可以設定標籤/圖示大小與字型等!
